КАТАЛОГ СТАНКОВВальцовочные станкиПоказать содержимое по тегу: вальцы ручные

Технические характеристики ручных вальцев

Модель Рабочая длина, мм Макс. толщина обрабатываемого метала, мм Диаметр валков, мм Мин.диам. изделия, мм Масса, кг

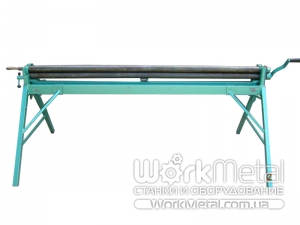

Вальцы WJ 2040 0.8 80 90 250

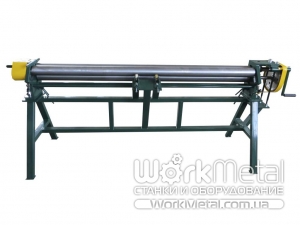

Вальцы для листового металла «МАСТЕР» с ручным приводом применяются для вальцевания труб и желобов длинной от 1270 до 2020 мм, из листового металла толщиной до 1,8 мм. Вальцы мастер позволяют прокатывать трубы диаметром от 80 мм, чаще всего данная модель вальцев используется в цехах по производству водосточных систем, воздуховодов, дымоходов, круглых емкостей.

Ручные вальцы «МАСТЕР» имеют 3 ассиметрично расположенных вала. Верхний вал является откидным, и оснащен функцией быстрой фиксации, для удобства снятия готового изделия и удобной выемки заготовки. Регулировка заднего вала осуществляется с помощью маховика через редуктор. Передний вал поднимается и опускается одной рукояткой, сразу с обеих сторон.

Продам вальцы для листового металла МАСТЕР , производства Украины

Технические характеристики вальцев для листового металла "Мастер"

Модель

60/128

70/203

85/153

85/203

Раб. длина, мм

1280

2030

1530

2030

Толщина металла, мм

1,2

0,8

1,8

1,2

Диаметр вала, мм

60

70

85

85

Особенности вальцев для листового металла «Мастер»:

  • Откидной верхний вал;
  • Быстрая регулировка нижнего вала;
  • Регулировка заднего вала сразу с двух сторон через редуктор;

Купить вальцы «Мастер» можно через форму заявки на сайте или позвонив по одному из указанных номеров, наши менеджеры всегда помогут Вам с выбором оптимального оборудования для Вашего производства. Чтобы заказать вальцы Вам необходимо определится со следующими параметрами:

  1. Рабочая длина валов;
  2. Диаметры валов;
  3. Обрабатываемый материал;
  4. Толщина обрабатываемого материала;
  5. Тип привода.

Фото вальцев для листового металла МАСТЕР


Видео работы на вальцах

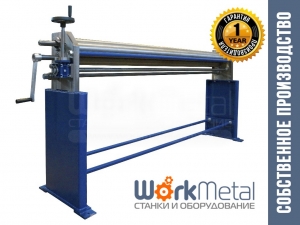

Предназначен вальцовочный станок для радиусной гибки металла. Применяется при изготовлении деталей кровельных систем, вентиляции, водосточных труб, наружной отделки.

Валы изготовлены из цельнометаллической заготовки. Конструкция вальцовочного станка проста и надежна. Регулировка нижнего вала осуществляется с 2 сторон рукоятками. Приводные валы – передние, верхний и нижний.

Валы вальцев ручных ВР-1

Под заказ возможно изготовление вальцев с диаметром валов 75 мм и возможностью обработки металла до 1,5-2,0 мм.

Технические характеристики вальцев

Характеристика/модель

ВР-1300

ВР-2000

Диаметр валков (мм)

60

65/90/90 мм)

Минимальный диаметр вальцевания (мм)

65

80

Максимальная ширина листа при гибке (мм)

1300

2000

Максимальная толщина листа при гибке (мм)

1,0

0,7

Габаритные размеры, ДхШхВ (мм)

1550х1100х600

2600х1300х800

Масса станка (кг)

140

300









Продам ручные трехвалковые вальцы ВР-1

Вальцы листогибочные – это станки, предназначенные для радиусной гибки изделий из тонколистового металла. Вальцовочные станки имеют от 2 до 4 валов, которые могут размещаться как симметрично, так и асимметрично. Наиболее распространенными являются трехвалковые вальцы с асимметричным расположением валов.

В переводе с немецкого языка слово «walze» означает как «валок-каток». Из этого следует, что принцип работы вальцовочных станков состоит в том, что валы захватывают листовой материал и при вращении изгибают его в форму заданную положением валов. Как правило, валы расположены асимметрически.

Применение вальцев листогибочных

Применяются вальцы в цехах, специализирующихся на производстве воздуховодов, дымоходов, водосточных и теплоизоляционных систем. Чаще всего на вальцовочных станках производят такие изделия как: трубы, конусы, желоба, обечайки.

Детали изготавливаемые на вальцах

• Трубы;
• Обечайки;
• Конусы;
• Желоба;
• Кожухи;
• Дымоходы;
• Воздуховоды.

Конструктивные особенности вальцовочных станков

По типу привода вальцовочного станка выделяют следующие типы:
• Вальцы в основе работы ручной привод верхнего и нижнего передних валов
• Станки вальцовочные с электроприводом.

Вальцовочный станок ручной применяются на небольших производствах, они являются более надежными и дешевыми по сравнению с электроприводными, но в отличии от них имеют меньшую производительность, и требуют физических усилий оператора.

Вальцы электрические применяются на более крупных производствах, они имеют большую производительность, чем у ручных вальцев, и являются более мощными.

Также вальцы различаются по количеству валов, которых может быть до 5

В конструкцию классических вальцев листогибочных 3 х валковых входят ассиметрично расположенные валы. Приводными выступают верхний и нижний валы, между которыми настраивается зазор равный толщине обрабатываемого листа. Регулировка зазора осуществляется нижним валом.

Особенностью четырехвалковых вальцовочных станков является наличие дополнительного гибочного вала впереди. Данный вал после закрепления заготовки в станке перемещается вверх и производит подгиб передней кромки обрабатываемого листа. Благодаря этому достигается оптимальное закругление листа.

Практически все вальцовочные станки имею откидной верхний вал, для упрощения снятия готового изделия со станка. На некоторых моделях вальцев в верхнем валу имеется специальный паз, с помощью которого на вальцах можно прокатывать желоба сразу с загибом ребра жесткости.

Электрические вальцы приводятся в движение с помощью мотор-редуктора через шестерни, расположенные на торцах валов. Управление электрическими вальцами осуществляется с помощью двух педалей, «вперед» и «назад».

Изменение диаметра вальцевания выполняется регулируемым задним валом. Системы регулировки на вальцах бывают нескольких типов:

  1. С помощью винтовых механизмов, расположенных на обеих концах заднего вала;
  2. С помощью штурвала через редуктор, такой способ регулировки обеспечивает быстрый подъем и опускание заднего вала одновременно с двух сторон.

Подъем и опускание переднего вала выполняется с помощью эксцентрикового механизма, одновременно с двух сторон или по очереди.

Чаще всего вальцы для листового металла используются в паре с зиг машинами, на которых после прокатки труб вальцами выполняют такие операции как: гофрирование, прокатка упорного зига, отбортовка, прокатка фальцев и т.д.

Купить вальцы листогибочные

ТМ WORKMETAL(Воркметал) предлагает своим клиентам широкий ассортимент ручных и электроприводных вальцев, как Украинского производства, так и иностранных производителей.

Чтобы купить вальцы Вам необходимо определится с основными параметрами, такими как:

  • Тип привода;
  • Рабочая длина;
  • Марка обрабатываемого материала;
  • Толщина обрабатываемого материала;
  • Минимальный диаметр вальцевания.
  • Тип обрабатываемого материала;
  • Диаметр валов – диаметр готового изделия;
  • Максимальная рабочая длина;
  • Качество материалов, из которых произведены вальцы.

Заказать вальцы можно по электронной почте, или позвонив на указанные на сайте номера. Наши менеджеры всегда проконсультируют Вас по всем вопросам и помогут с выбором наиболее подходящей модели.
