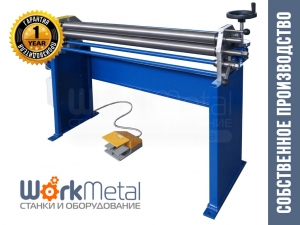

Вальцовочный станок с электроприводом «Мастер» на протяжении многих лет доказывают свою функциональность и надежность на десятках предприятий, специализирующихся на производстве водосточных и вентиляционных систем, по всей Украине.

Модель

60/128

72/128

85/153

85/203

Раб. длина, мм

1280

1280

1530

2030

Толщина металла, мм

1

1,5

1,5

1,2

Номинальная мощность, кВт

0,75

0,75

1,5

1,5

Питание, В

220/380

220/380

220/380

220/380

Диаметр вала, мм

60

72

85

85

Вальцы «Мастер» имеют 3 ассиметрично расположенных вала. Вальцовка металла выполняется верхним и нижним приводными валами. Управление одноступенчатым мотор-редуктором осуществляется с помощью сдвоенной педали, обеспечивающей вращение валов «вперед» и «назад». Регулировка диаметра вальцевания выполняется опусканием или поднятием заднего вала маховиком через редуктор. Задний вал в вальцах «Мастер» регулируется одновременно с двух сторон, это увеличивает общую производительность вальцев.


Трехвалковые вальцы с электроприводом «Мастер» выпускаются с диаметрами валов от 60 до 85 мм, и рабочей длиной валов от 1280 до 2030 мм.


Для упрощения снятия готового изделия вальцовочный станок «Мастер» оснащены откидным верхнем валом с механизмом быстрой фиксации. В зависимости от размера рулоны имеют сферическую форму. Верхний вал имеет специальный паз глубиной 8 мм, с помощью которого на вальцах «Мастер» можно прокатывать водосточные желоба сразу с ребром жесткости.

Откидывающийся верхний вал вальцовочного станка Мастер

Особенности вальцовочного станка «Мастер»

  • Откидной верхний вал;
  • Быстрая регулировка нижнего вала;
  • Регулировка заднего вала сразу с двух сторон через редуктор;
  • Привод с помощью мотор-редуктора;
  • Сдвоенная педаль управления.

Опционально электрический вальцовочный станок «Мастер» могут комплектоваться частотным преобразователем, для бесступенчатого изменения скорости вращения валов.

Купить вальцовочный станок МАСТЕР

Купить станок вальцовочный «Мастер» можно через форму заявки на сайте или позвонив по одному из указанных номеров, наши менеджеры всегда помогут Вам с выбором оптимального оборудования для Вашего производства.
Чтобы заказать вальцы Вам необходимо определится со следующими параметрами:

  1. Рабочая длина валов;
  2. Диаметры валов;
  3. Обрабатываемый материал;
  4. Толщина обрабатываемого материала;
  5. Тип привода.

Видео работы вальцовочного станка

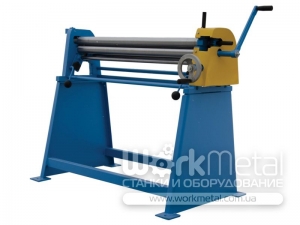

Электромеханические и ручные вальцовочный станки MAZANEK ZWM/ZWR предназначены для деформации листового металла и изготовления радиусных изделий длинной до 1250 мм и толщиной до 0,8 мм. Благодаря тому, что вальцы MAZANEK ZWM имеют электропривод, их широко используют на крупных производствах металлопродукции. Вальцы MAZANEK ZWM/ZWR имеют 3 точно отшлифованных валов диаметром 60 мм. Также вальцы оборудованы удобной боковой панелью управления и педалями. Корпус станка выполнен в виде устойчивой и надежной сварной конструкции. Электромеханические и ручные вальцовочные станки МАЗАНЕК(MAZANEK)имеют широкий диапазон возможностей благодаря электроприводу. Наиболее широко они используются на производствах водосточных и вентиляционных систем, при производстве металлических кожухом, труб, и других радиусных изделий из листового металла.

Технические характеристики MAZANEK ZWM (электрический)

Параметр

ZWM 1000/0,8

ZWM 1250/0,8

Максимальная толщина металла

0,8 мм

0,8 мм

Длина валиков

1050 мм

1300 мм

Диаметр валиков

55 мм

60 мм

Минимальный диаметр свернутых труб

80 мм

90

Питание

380 V

380 V

Габаритные размеры станка

Длинна

1500 мм

1800 мм

Ширина

690 мм

690 мм

Высота

1080 мм

1080 мм

Масса

260 кг

300 кг


Технические характеристики MAZANEK ZWR (ручной)

Параметр

ZWR 1000/0,8

ZWR 1250/0,8

Максимальная толщина металла

0,8 мм

0,8 мм

Длина валиков

1050 мм

1300 мм

Диаметр валиков

55 мм

55 мм

Минимальный диаметр свернутых труб

80 мм

80 мм

Максимальный диаметр свернутых труб

Не ограничено

Не ограничено

Обслуживание

1 человек

1 человек

Габаритные размеры

Длинна

1540 мм

1790 мм

Ширина

650 мм

650 мм

Высота

1020 мм

1020 мм

Масса

170 кг

200 кг

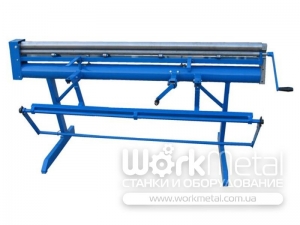

Ручные трехвалковые вальцы Bri Svarcove KZ-2 применяются для изготовления труб, желобов, и других радиусных изделий из листовой стали. Вальцы Bri Svarcove KZ-2 имеют 3 точно отшлифованных валка, верхний из которых имеет продольные пазы, это дает возможность производить лежачие фальцевые замки. Ручные вальцы KZ-2 имеет прочный и устойчивый корпус, а так же оборудован эргономичными ручками для управления. Дополнительно вальцы Bri Svarcove KZ-2 могут комплектоваться багетными устройствами, которые применяются для закручивания края желоба. Компания Bri Svarcove производит багетные устройства трех диаметров: 12 мм, 14 мм и 16 мм.
Благодаря своей конструкции и широким функциональным возможностям вальцы Bri Svarcove имеют широкую область применения. Используются они как на небольших частных производствах, так и в составе больших производственных предприятий, которые специализируются на производстве водосточных систем, вентиляционных систем, воздуховодов, кожухов из металла, желобов и труб различного назначения.

Технические характеристики вальцев Bri Svarcove KZ-2

Параметр

Значение

Рабочая длина валков

2020 мм

Диаметр валков

70 мм

Максимальная толщина металла

0,6 мм

Минимальный диаметр вальцевания

85 мм

Геометрические параметры станка

Длинна

2250 мм

Ширина

950 мм

Высота

1100 мм

Масса станка

170 кг

ручные вальцы в украине

Механические и моторизированные вальцовочные станки сконструированы для работ средней и легкой сложности. Используются трехвалковые вальцовочные станки для гибки листового металла до 2 мм толщиной. Сфера применения – гибка алюминия, стали, изготовление каналов для систем кондиционирования, рекламных панелей и коробов. Хорошая цена делает станок привлекательным для небольших предприятий.
• 2 валка приводятся в действие с помощью зубчатой передачи в коробке передач.
• Высококачественные стальные валки с высоким пределом прочности.
• Передвижной пульт управления с ножной педалью.
• Возможна коническая гибка.
• Точный гиб с использованием электромотора с тормозом.
• Сконструированы вальцы в соответствии с Требованиями Безопасности ЕС.
В конструкции использованы закалённые валки.

Технические характеристики и модели вальцев

№ П/п

Модель

Длина гибки, мм

Толщина листа, мм

Диаметр валков, мм

Электромеханический привод

1

IR 1050 x 56

1050

1,0

56

2

IR 1050 x 68

1050

1,5

68

3

IR 1050 x 75

1050

2,0

75

4

IR 1270 x 68

1270

1,2

68

5

IR 1270 x 75

1270

1,5

75

6

IR 1550 x 68

1550

1,0

68

7

IR 1550 x 75

1550

1,2

75

8

IR 2050 x 75

2050

1,0

75

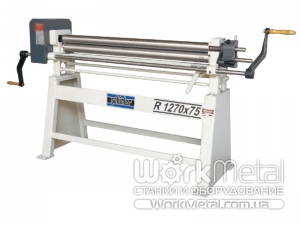

№ П/п

Модель

Длина гибки, мм

Толщина листа, мм

Диаметр валков, мм

Ручной привод

1

R 1050 x 46

1050

1

46

2

R 1050 x 56

1050

1,0

56

3

R 1050 x 68

1050

1,5

68

4

R 1050 x 75

1050

2,0

75

5

R 1270 x 68

1270

1,2

68

6

R 1270 x 75

1270

1,5

75

7

R 1550 x 68

1550

1,0

68

8

R 1550 x 75

1550

1,2

75

9

R 2050 x 75

2050

1,0

75


Вальцы 3х валковые электромеханические
Трехвалковые вальцы производство Турция

Технические характеристики ручных вальцев

Модель Рабочая длина, мм Макс. толщина обрабатываемого метала, мм Диаметр валков, мм Мин.диам. изделия, мм Масса, кг
Вальцы WJ 2040 0.8 80 90 250

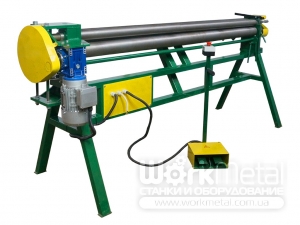

Вальцовочный станок с электроприводом серии ВР имеют асимметричное расположение вальцов, позволяющее выполнять предварительное подгибание заготовки. Также станок возможно оснастить преобразователем частоты, позволяющим пользователю плавно регулировать скорость вращения валов во время переднего и обратного хода, а это в свою очередь значительно облегчает работу с устройством и увеличивает ее точность. Для выполнения предварительного гиба можно установить особенно низкую частоту вращения.

Вальцы электрические купить с доставкой по Украине

Вальцовочные машины ВР-1 имеют двигатель мощностью 0,75 кВт. Вальцы комплектуются ножным реверсивным переключателем с защитным кожухом. Верхний вал машины откидывается для извлечения готовой трубы. При этом позиция верхнего вала фиксируется специальной рукояткой, обеспечивающей также легкий доступ к валу. Верхний вал имеет продольный паз для формирования фальца на заготовках, а нижний и задний валы имеют канавки для проволки.

Электрические вальцы купить в Украине

Технические характеристики вальцев с электроприводом ВРМ-1

Модель

ВРМ-1

Рабочая длина, мм

1300

Макс. толщина обраб. мат-ла, мм

1,5

Диаметр валков, мм

65

Минимальный диаметр готового изделия, мм

70

Габаритные размеры, мм

1500x750x1200

Масса, кг

170

Мощность элетропривода

0,75 кВт

Вальцы для листового металла «МАСТЕР» с ручным приводом применяются для вальцевания труб и желобов длинной от 1270 до 2020 мм, из листового металла толщиной до 1,8 мм. Вальцы мастер позволяют прокатывать трубы диаметром от 80 мм, чаще всего данная модель вальцев используется в цехах по производству водосточных систем, воздуховодов, дымоходов, круглых емкостей.

Ручные вальцы «МАСТЕР» имеют 3 ассиметрично расположенных вала. Верхний вал является откидным, и оснащен функцией быстрой фиксации, для удобства снятия готового изделия и удобной выемки заготовки. Регулировка заднего вала осуществляется с помощью маховика через редуктор. Передний вал поднимается и опускается одной рукояткой, сразу с обеих сторон.

Продам вальцы для листового металла МАСТЕР , производства Украины

Технические характеристики вальцев для листового металла "Мастер"

Модель

60/128

70/203

85/153

85/203

Раб. длина, мм

1280

2030

1530

2030

Толщина металла, мм

1,2

0,8

1,8

1,2

Диаметр вала, мм

60

70

85

85

Особенности вальцев для листового металла «Мастер»:

  • Откидной верхний вал;
  • Быстрая регулировка нижнего вала;
  • Регулировка заднего вала сразу с двух сторон через редуктор;

Купить вальцы «Мастер» можно через форму заявки на сайте или позвонив по одному из указанных номеров, наши менеджеры всегда помогут Вам с выбором оптимального оборудования для Вашего производства. Чтобы заказать вальцы Вам необходимо определится со следующими параметрами:

  1. Рабочая длина валов;
  2. Диаметры валов;
  3. Обрабатываемый материал;
  4. Толщина обрабатываемого материала;
  5. Тип привода.

Фото вальцев для листового металла МАСТЕР


Видео работы на вальцах

Предназначен вальцовочный станок для радиусной гибки металла. Применяется при изготовлении деталей кровельных систем, вентиляции, водосточных труб, наружной отделки.

Валы изготовлены из цельнометаллической заготовки. Конструкция вальцовочного станка проста и надежна. Регулировка нижнего вала осуществляется с 2 сторон рукоятками. Приводные валы – передние, верхний и нижний.

Валы вальцев ручных ВР-1

Под заказ возможно изготовление вальцев с диаметром валов 75 мм и возможностью обработки металла до 1,5-2,0 мм.

Технические характеристики вальцев

Характеристика/модель

ВР-1300

ВР-2000

Диаметр валков (мм)

60

65/90/90 мм)

Минимальный диаметр вальцевания (мм)

65

80

Максимальная ширина листа при гибке (мм)

1300

2000

Максимальная толщина листа при гибке (мм)

1,0

0,7

Габаритные размеры, ДхШхВ (мм)

1550х1100х600

2600х1300х800

Масса станка (кг)

140

300









Продам ручные трехвалковые вальцы ВР-1

Вальцы листогибочные – это станки, предназначенные для радиусной гибки изделий из тонколистового металла. Вальцовочные станки имеют от 2 до 4 валов, которые могут размещаться как симметрично, так и асимметрично. Наиболее распространенными являются трехвалковые вальцы с асимметричным расположением валов.

В переводе с немецкого языка слово «walze» означает как «валок-каток». Из этого следует, что принцип работы вальцовочных станков состоит в том, что валы захватывают листовой материал и при вращении изгибают его в форму заданную положением валов. Как правило, валы расположены асимметрически.

Применение вальцев листогибочных

Применяются вальцы в цехах, специализирующихся на производстве воздуховодов, дымоходов, водосточных и теплоизоляционных систем. Чаще всего на вальцовочных станках производят такие изделия как: трубы, конусы, желоба, обечайки.

Детали изготавливаемые на вальцах

• Трубы;
• Обечайки;
• Конусы;
• Желоба;
• Кожухи;
• Дымоходы;
• Воздуховоды.

Конструктивные особенности вальцовочных станков

По типу привода вальцовочного станка выделяют следующие типы:
• Вальцы в основе работы ручной привод верхнего и нижнего передних валов
• Станки вальцовочные с электроприводом.

Вальцовочный станок ручной применяются на небольших производствах, они являются более надежными и дешевыми по сравнению с электроприводными, но в отличии от них имеют меньшую производительность, и требуют физических усилий оператора.

Вальцы электрические применяются на более крупных производствах, они имеют большую производительность, чем у ручных вальцев, и являются более мощными.

Также вальцы различаются по количеству валов, которых может быть до 5

В конструкцию классических вальцев листогибочных 3 х валковых входят ассиметрично расположенные валы. Приводными выступают верхний и нижний валы, между которыми настраивается зазор равный толщине обрабатываемого листа. Регулировка зазора осуществляется нижним валом.

Особенностью четырехвалковых вальцовочных станков является наличие дополнительного гибочного вала впереди. Данный вал после закрепления заготовки в станке перемещается вверх и производит подгиб передней кромки обрабатываемого листа. Благодаря этому достигается оптимальное закругление листа.

Практически все вальцовочные станки имею откидной верхний вал, для упрощения снятия готового изделия со станка. На некоторых моделях вальцев в верхнем валу имеется специальный паз, с помощью которого на вальцах можно прокатывать желоба сразу с загибом ребра жесткости.

Электрические вальцы приводятся в движение с помощью мотор-редуктора через шестерни, расположенные на торцах валов. Управление электрическими вальцами осуществляется с помощью двух педалей, «вперед» и «назад».

Изменение диаметра вальцевания выполняется регулируемым задним валом. Системы регулировки на вальцах бывают нескольких типов:

  1. С помощью винтовых механизмов, расположенных на обеих концах заднего вала;
  2. С помощью штурвала через редуктор, такой способ регулировки обеспечивает быстрый подъем и опускание заднего вала одновременно с двух сторон.

Подъем и опускание переднего вала выполняется с помощью эксцентрикового механизма, одновременно с двух сторон или по очереди.

Чаще всего вальцы для листового металла используются в паре с зиг машинами, на которых после прокатки труб вальцами выполняют такие операции как: гофрирование, прокатка упорного зига, отбортовка, прокатка фальцев и т.д.

Купить вальцы листогибочные

ТМ WORKMETAL(Воркметал) предлагает своим клиентам широкий ассортимент ручных и электроприводных вальцев, как Украинского производства, так и иностранных производителей.

Чтобы купить вальцы Вам необходимо определится с основными параметрами, такими как:

  • Тип привода;
  • Рабочая длина;
  • Марка обрабатываемого материала;
  • Толщина обрабатываемого материала;
  • Минимальный диаметр вальцевания.
  • Тип обрабатываемого материала;
  • Диаметр валов – диаметр готового изделия;
  • Максимальная рабочая длина;
  • Качество материалов, из которых произведены вальцы.

Заказать вальцы можно по электронной почте, или позвонив на указанные на сайте номера. Наши менеджеры всегда проконсультируют Вас по всем вопросам и помогут с выбором наиболее подходящей модели.
