Специалисты компании WORKMETAL помогут разобраться в технологии производства вентиляционных каналов, объяснить назначение и принципы работы станков и оборудования для обработки листового металла. В данном пособии будет изложена последовательность изготовления основных составных частей систем вентиляции круглого и прямоугольного сечения.

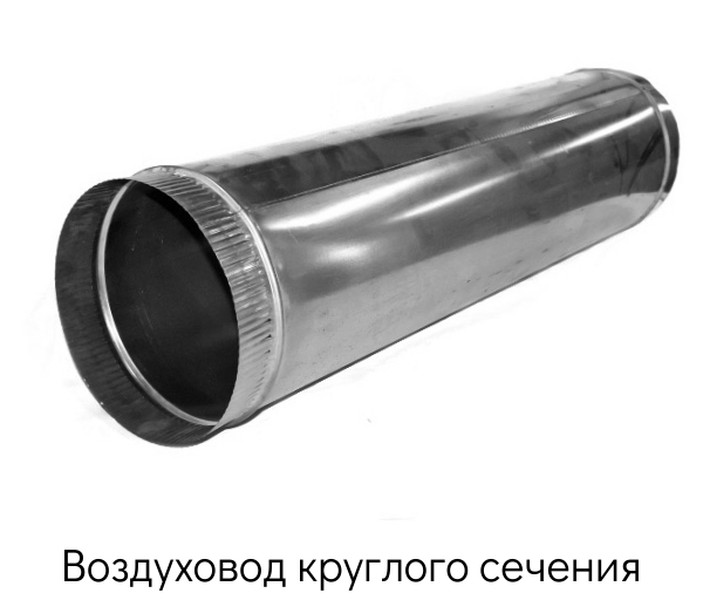

Воздуховод круглого сечения Воздуховод квадратного сечения Сложные монтажные элементы воздуховодов и систем кондиционирования

Далее рассмотрим основные этапы производства воздуховодов и вент каналов и оборудование на котором данные этапы можно реализовать.




Этап №1 – Порезка и раскрой заготовок


При производстве воздуховодов применяются заготовки с прямолинейными и криволинейными контурами, в зависимости от изготавливаемой детали.

Заготовки с прямолинейным контуром возможно вырезать с помощью следующего оборудования:



Оборудование Рекомендуемая модель Особенности использования (плюсы - минусы)
1. Роликовый нож на листогибе Листогиб РГ Днепр + экономия средств для начинающих
- низкая производительность
- листогиб занят во время резки заготовок
- точность низкая +- 2 мм

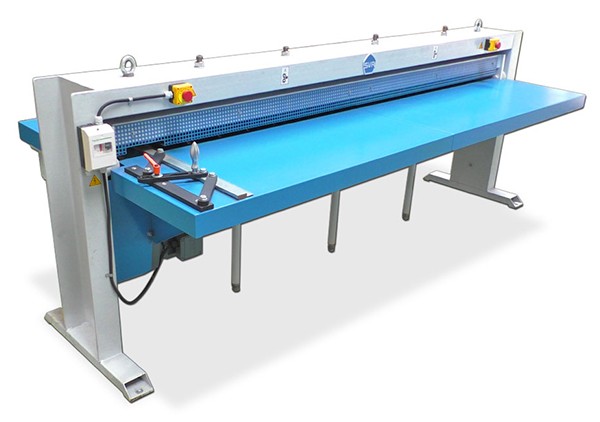

2. Гильотина ручная ZAKMET NGR-2,05 +удовлетворительная точность +- 0,5 мм
+ выше производительность чем роликовым ножем
- дороже резки роликовым ножем
3. Гильотина электромеханическая Mazanek GM 2000 +высокая точность +-0,2 мм
+высокая производительность, резка по упорам
-сравнительно с ручнымы станками высокая цена
4. Линия продольно-поперечной порезки с рулона Mazanek NPW1250 + высокая точность +-0,2 мм
+удобство работы и высокая производительность
+снижение себестоимости, за счет переработки сырья из рулона
-дороговизна оборудования (зато какая производительность!!)

К заготовкам с криволинейными контурами можно отнести отводы, переходы, крестовины, врезки, заглушки и многие другие детали.

Ручные ножницы по металлу Электрические ручные ножницы по металлу Кругорезы по металлу

  1. На любом производстве вентиляционных систем использую ручные ножницы различных конструкций. Без них не обойтись.
  2. Увеличить производительность можно используя электрические ручные ножницы по металлу.
  3. При производстве дымоходов, заглушек, врезок, крышек и других изделий в которых необходимо вырезать круглые отверстия или нарезать большое количество колец применяют станки для вырезки кругов.




Этап №2 – Подготовка замковых соединений


Наиболее распространённый станок для формирования замковых соединений на заготовках воздуховодов как круглого так и прямоугольного сечения это ФАЛЬЦЕПРОКАТНЫЙ станок.


Рекомендуемая модель Фальцепрокатный станок для вентиляции LD4C

Виды замков, изготавливаемых с помощью фальцепрокатного станка:

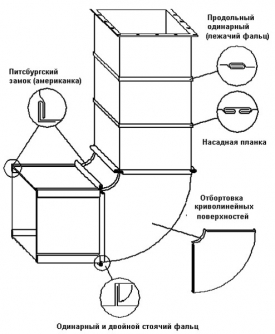

Замки используемые при изготовлении воздуховодов

  • Питсбургский замок (Американка) - является самым распространенным видом фальцевого соединения воздуховодов прямоугольного сечения, применяется как для прямых участков воздуховодов, так и для радиусных переходов.
  • Лежачий (продольный) фальц – используется для производства круглых и прямоугольных воздуховодов.
  • Одинарный стоячий фальц – используется как ответная часть для Питтсбургского фальца. Применяется одинарный стоячий фальц для продольного соединения картин прямоугольной вентиляции большого сечения, дополнительно служит как ребро жесткости.
  • С-рейка (насадная планка)– самый распространенный вид соединения между собой элементов воздуховодов прямоугольного сечения. Такой вид соединения отличается низкой стоимостью и возможностью монтажа в узком пространстве.
  • Отбортовка криволинейных поверхностей – операция по подъёму одинарного стоячего фальца для стыковки с помощью питсбургского замка деталей отводов прямоугольных воздуховодов.

Замок изготовленный на кромкогибе WorkMetallКаждый цех по производству вентиляции должен быть оснащен кромкогибочным станком для гибки одинарного стоячего фальца вручную. Очень востребован данный станок для увеличения производительности мелких деталей отводов, тройников, колен и др.

Рекомендуемая модель Кромкогиб КР-1 (Украина)




Этап №3 – Вальцовка круглых воздуховодов


Для радиусной гибки деталей воздуховодов используют трехвалковые станки – листогибочные вальцы (вальцовочные станки).  Скругление заготовок для вентиляции выполняется на вальцах с ассиметричным расположением валов. Привод данного станка может быть как ручным так и моторизированным.


Рекомендуемая модель Вальцы для листового металла МАСТЕР (Украина)

Принцип работы трехвалковых вальцевКонструкция данного вальцовочного станка наиболее оптимальна для быстрой регулировки диаметров изгибаемых труб и заготовок. Регулировка вала переднего нижнего (2) осуществляется одним рычагом, то есть оператору нет надобности делать лишних перемещений вдоль вальцовочного станка. Задний вал (3) также регулируется одним регулятором.




Этап №4 – Осадка замка на воздуховодах


После формировки замков и подготовки воздуховодов, необходимо надежно соединить края с замками, чтобы воздуховод не раскрылся и не пропускал дым или отводимый воздух. Наиболее распространённые типы замков и применяемое оборудование приведены в таблице ниже


Лежачий фальц
Фальцеосадочный станок для закрытия замка на воздуховодах
Питсбургский фальц (угловой замок)
Фальцезакатная машинка для закрытия угловых замков на воздуховодах квадратного сечения


Этап №5 – Сборка коленей, сегментных отводов, врезок, фасонных деталей


Зиговочные станки (зиговки)

Зиговочный станок незаменим при изготовлении воздуховодов и водосточных труб. Операции, выполняемые на зиговках разнообразные, а именно: накатка стопорных и усиливающих зигов, стыковка участков труб и деталей коленей, переходников, уменьшение диаметра круглых воздуховодов путем гофрирования, резка труб, а также вырезка кругов и колец. На вентиляционных производствах как правило несколько зиговочных станков, конкретно настроенных на определенную операцию. Часто наладка, замена роликов и адаптация под конкретную задачу забирает много времени и снижает производительность, поэтому целесообразнее приобрести несколько зиговочных станков и настроить их под ту или другую функцию.

Рекомендуемая модель Зиговочные станки ЗС-50 и ЗСМ-50 (Украина)

Станки для гофроколена (коленогибы)

Коленогибочный станок в цеху необходим для налаженного выпуска гофроколен. Гофроколено на коленогибе производят из металлической заготовки, которая представляет собой трубу круглого сечения заданной длины. При помощи коленогиба на круглой заготовке из тонкого листового металла производится гиб, строго под определенным углом. Угол загиба гофроскладки зависит от их общего количества.

Станки для гофроколена работают аккуратно и не допускают на заготовке механических повреждений. Универсальность коленогиба состоит в том, что размеры гофрированных колен могут варьироваться. То есть на одном коленогибочном станке можно производить гофроколена различных стандартных диаметров.

Станок для гофроколена выпускается двух типов: ручной и с электроприводом. Плюс электрического станка для гофроколена состоит в том, что даже непрофессионал справится с изготовлением конечного изделия. Несмотря на более высокую цену, самоокупаемость коленогиба с электроприводом происходит гораздо быстрее по сравнению с ручным.

.


Рекомендуемая модель Автоматический станок для изготовления гофроколена (Украина)

Станок для сборки сегментных отводов

Данный станок - это высокопроизводительное оборудование для изготовления сегментных отводов, полуотводов, переходов, этажных переходов, дефлекторов и заглушек круглого сечения. Станок формирует и осаживает стоячий фальц между составными частями отводов с высокой степенью плотности что дает высокое качество фасонной детали. В результате использования станка для сборки сегментных отводов производители вентиляционных каналов получают качественную деталь с отличным внешним видом и жесткостью.
