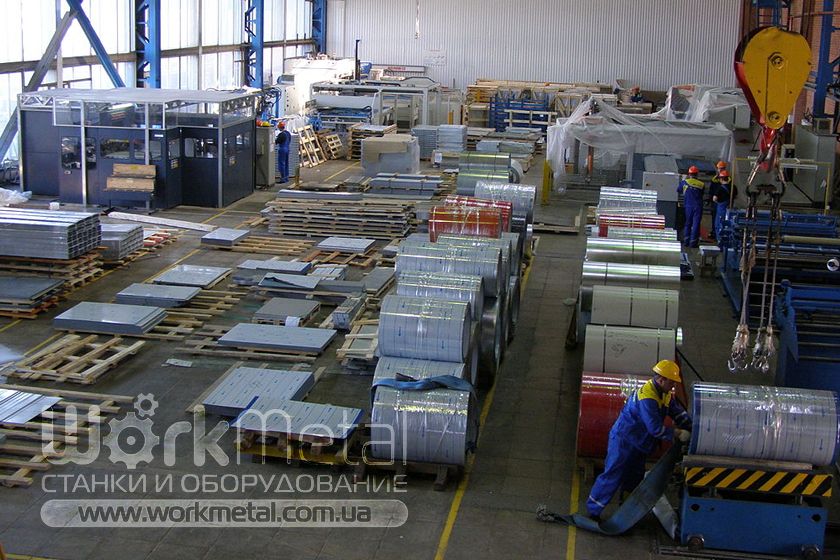

Производственный участок по изготовлению фасадных кассет из металла

Фасадные кассеты – одно из самых перспективных направлений в отделке фасадов зданий. С каждым днем, во всех городах появляются новые здания, фасады которых украшают фасадные кассеты. Свою популярность кассеты завоевали по нескольким причинам:

  • Простота и скорость монтажа;
  • Относительно небольшая стоимость;
  • Фасад остается вентилируемым;
  • Возможность изготовления кассет разных размеров и цветов.

Фасадные кассеты могут изготавливаться прямыми и угловыми, иметь открытые и закрытые углы, могут быть изготовлены из уже окрашенного метала, и оцинкованного, для последующей покраски готового изделия.

Виды фасадных кассет

Виды кассет из листового металла

Производство фасадных кассет не требует больших производственных площадей, организовать такое производство можно в помещении площадью от 100 кв. метров. Производство фасадных кассет выполняется за 4 основных этапа:


Этап №1 – Порезка и раскрой заготовок


Для порезки металла на заготовки можно использовать несколько видов оборудования, каждый станок имеет свои плюсы и минусы по сравнению с другими. При выборе раскроечного оборудования для своего производства, в первую очередь стоит обратить на прогнозируемую производительность участка по изготовлению фасадных кассет.

Рассмотрим более детально особенности каждого вида оборудования.

Оборудование Рекомендуемая модель Особенности использования (плюсы - минусы)
1. Роликовый нож на листогибе Листогиб РГ Днепр

+ небольшая стоимость станка;
+ листогиб используется так же при гибке кассет длинной свыше 1250 мм;
- низкая производительность;
- относительно невысокая точность реза.

2. Гильотина ручная ZAKMET NGR-2,05

+ точность реза выше, чем у роликового ножа;
+ производительность выше, чем у роликового ножа;
+ возможность выполнять резку по упорам;
- более высокая стоимость по сравнению с роликовым ножом на листогибе.

3. Гильотина электромеханическая Mazanek GM 2000

+ точность реза выше, чем в ручной гильотине;
+ производительность выше, чем в ручной гильотине;
+ возможность выполнять резку по упорам;
- более высокая стоимость по сравнению с ручной гильотиной.

4. Линия продольно-поперечной порезки с рулона Mazanek NPW1250

+ точность реза выше, чем в гильотине;
+ производительность выше, чем в гильотине;
+ возможность работы в автоматическом режиме;
+ удешевление производства за счет использования рулонного металла;
- более высокая стоимость по сравнению с гильотиной.

Вырубные прессы


Этап №2 – Высечка углов фасадных кассет


Для высечки углов сложной формы применяются специальные угловысечные станки для фасадных кассет. Высечка углов кассет может быть трех видов:

1. под угол 90º - для прямоугольных и Г-образных кассет;
2. под острый угол - для треугольных кассет;
3. угловая высечка - для П-образных и угловых кассет.

Для треугольных фасадных кассет высечной станок изготавливается индивидуально, согласно тех. заданию заказчика.

В свою очередь станки для  прямоугольных кассет могут быть двух видов - со стандартной высечкой и упрощённой.


Угловысечной станок под фасадную кассету типа К-100

Фасадная кассета в сборе и чертеж заготовки

Применяется для производства фасадных кассет с закрытой формой углов. Высечка сложной геометрии препятствует попаданию воды внутрь кассеты, специальные освобождения на углах исключают смятие металла при гибке. Данный угловысечной станок оборудован специальными упорами, при помощи которых изменяется ширина крепежных полок на кассете.


Угловысечной станок с упрощенной высечкой под фасадную кассету

Упрощенная фасадная кассета из металла и высекаемая заготовка

Применяется для производства кассет с открытой формой углов. Станок менее дорогостоящий, оснастка имеет более простую форму сравнительно с высечкой под кассету К-100. Гибка кассет с такой высечкой более продуктивна, но при некачественном гибе есть вероятность попадания воды внутрь кассеты.


Высечной станок под угловые кассеты

Чертеж пуансона под угловые кассеты из металлического листа

Станок со специальной оснасткой, позволяет производить угловые фасадные кассеты, из кассет тика К-100 и кассет с упрощенной высечкой. Данная высечка выполняется по центру кассеты после высечки углов, после этого выполняется стандартная гибка кассеты, с последующим изгибом ее на угол 90° по линии высечки.


Этап №3 – Пробивка крепежных и дренажных отверстий


Для более удобного монтажа фасадных кассет удобно предварительно предусмотреть крепежные отверстия по периметру кассеты. Также в нижней части фасадных кассет необходимо предусмотреть наличие дренажных отверстий для отвода воды с внутренней части кассеты.

Чаще всего в производстве фасадных кассет используются круглые крепежные отверстия диаметром 6 мм, и овальные дренажные отверстия размером 12х6 мм.


Ручной дыропробивной станок ДП-1

dyroprobivnoy-press-2

Пробивка в заготовках крепежных и дренажных отверстий выполняется с помощью ручного дыропробивного станка ДП-1, который позволяет пробивать круглые крепежные и прямоугольные или овальные дренажные отверстия в заготовках под фасадные кассеты толщиной до 1,5 мм. Особенностью станка ДП-1 является то, что на одном станке можно пробивать как круглые так и овальные отверстия, для этого необходимо заменить пуансон и матрицу. Для увеличения производительности и облегчения труда оператора, дыропробивной станок ДП-1 может быть оборудован пневматическим или электромеханическим приводом, вместо ручного.

Сегментные листогибы для производства дорожных знаков


Этап №4 – Гибка фасадных кассет


Для гибки фасадных кассет применяются сегментные листогибы, которые имеют как минимум две сегментные балки – верхнюю и поворотную.

Благодаря съемным сегментам на балке листогиба возможно производить загибы произвольной длинны и формировать грани кассет.

Сегментный листогиб РГС-1250

dyroprobivnoy-press-2

Идеальным вариантом для гибки фасадных кассет являются сегментные листогибы с тремя сегментными балками типа РГС-1250. Данный листогиб имеет верхнюю, поворотную, и нижнюю сегментные балки, все сегменты каленные и шлифованные, выполнены в виде «сапожка», крайние сегменты имеют боковые выступы. Все эти особенности дают сегментному листогибу РГС-1250 практически неограниченные возможности. Сегментный листогиб РГС-1250 позволяет выполнять гибку фасадных кассет с размерами до 1250х1250 мм, при толщине металла до 1,5 мм.

При необходимости производства фасадных кассет, длинная сторона которых превышает 1250 мм, применяется линейный листогиб типа РГ Днепр. В этом случае длинные стороны кассеты могут достигать размеров до 3150 мм, они загибаются в первую очередь на линейном листогибе, боковые стороны, с размерами до 1250 мм загибаются на сегментом листогибе РГС-1250.

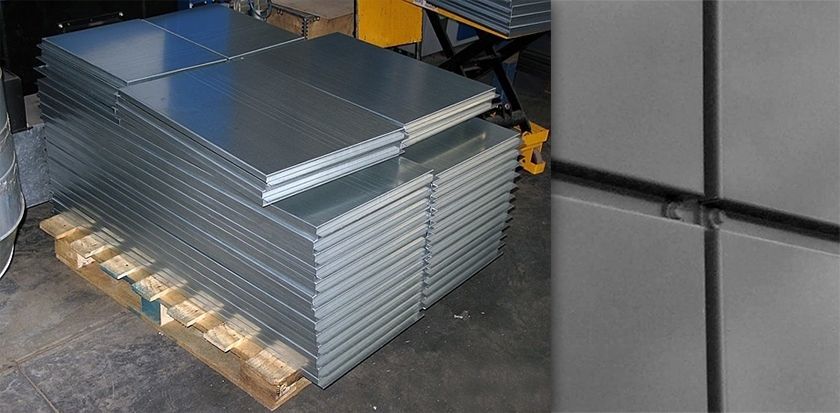

Не окрашенные фасадные кассеты из тонколистового металла и узел крепления

После гибки, фасадные кассеты отправляются на покраску, после которой их можно сразу монтировать. Если кассеты производятся из уже окрашенного металла, их можно монтировать сразу, после окончания гибки.

Минимальный набор станков для производства фасадных кассет

Таким обрзом, для того чтоб организовать производство фасадных кассет с нуля необходимо всего 4 станка, а именно:

  1. Линейный листогиб Днепр РГ-2150;
  2. Угловысечной станок для фасадных кассет;
  3. Дыропробивной станок ДП-1;
  4. Сегментный листогиб РГС-1250.

Каждому своему клиенту компания WORKMETAL желает иметь на своем производстве высокопроизводительные станки. Используя данное оборудование вы увеличите объёмы производства воздуховодов, улучшите качество выпускаемой продукции, облегчите труд своего персонала! Желаем успехов и достижений в Вашем труде!
